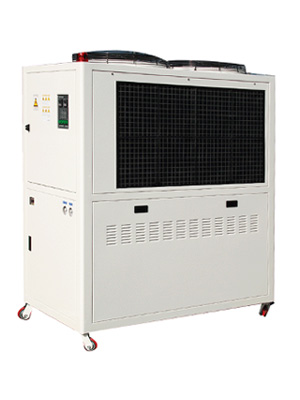

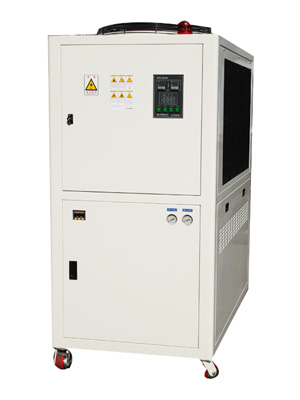

냉·온수 겸용 냉각기
- 메인 차단기를 비롯 고·저압 압력스위치 역상 방지기, 과전류 계전기 등의 안전장치를 갖추어 냉동기를 안전하게 보호함
- 각종 알람 기능 (역상, 저수위, 냉각수 흐름, 펌프 및 콤프 과부하, 트립, 고·저압, 고·저온, 냉각수 과냉, 히터과열 온도센서 이상)
- 메인화면에서 한눈에 설정온도 및 장비의 가동상태를 확인 할 수 있으며 장비의 기본상태를 정확히 기호 및 수치로 표시하여 경보 및 현 가동상태를 실시간으로 나타내주어 사용자가 장비를 사용함에 있어 간단하게 사용할 수 있게 USER INTERFACE를 구성함
- RS485(Modbus RTU Protocol) 내장으로 PLC, PC등과 통신이 가능함
- 동절기 동파방지 기능 채택
- 사용온도 -30℃~90℃ 사용 가능
- COMPACT & SIMPLE DESIGN으로 외형은 최소화, 기능은 최대화
- 부품상호간의 호환성 및 최상의 열교환이 가능하도록 제작
냉·온수 겸용 냉각기 표준사양
| 모델 | DC - 5CH | DC - 7.5CH | DC - 10CH | DC - 15CH | DC - 20CH | DC - 25CH | DC - 30CH | DC - 40CH |
|---|---|---|---|---|---|---|---|---|
| 압축기 정격 출력(kw) | 3.75 | 5.5 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 |
| 냉각 능력(kcal/hr) | 12,500~14,000 | 18,750~21,000 | 25,000~28,000 | 37,500~42,000 | 50,000~56,000 | 62,500~70,000 | 75,000~84,000 | 100,000~112,000 |
| 순환펌프 용량(kw) | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 3.3 | 3.7 | 5.5 |
| 토출량(ℓ/min) | 45~90 | 67~125 | 90~191 | 123~210 | 191~250 | 250~300 | 300~400 | 400~500 |
| 토출압력(kg/㎠) | 2~5.5 | |||||||
| 히타용량(kw) | 5~40kw | |||||||
| 냉매 | R-22 / R-404a / R-134a / R-410a / R-407c | |||||||
| 수배관 재질 | SUS 304 | |||||||
| 냉각수 탱크 용량(ℓ) | 160 | 160 | 220 | 270 | 380 | 380 | 490 | 580 |
| 전원 | AC220V / AC380V / AC440V / 3Φ 50,60hz | |||||||
| 외형 치수(L×W×H) | 1430×800×1300 | 1630×850×1360 | 1630×850×1360 | 1860×950×1630 | 2160×1000×1680 | 2690×900×1680 | 2990×1000×1830 | 3690×1100×1882 |
| 중량(kg) | 600 | 680 | 860 | 1000 | 1400 | 1600 | 1800 | 2000 |
| 총 소비 전력(kw/hr) | 4.7 | 7 | 9.4 | 14.3 | 18.7 | 23.3 | 28.8 | 39.8 |
| 연결 배관(mm) | 25 | 25 | 32 | 40 | 50 | 50 | 65 | 65 |
- 규격 및 사양은 제품의 개선을 위하여 예고없이 변경될 수 있습니다.
- 상기 제품 외에 특수 사양의 제품도 주문 제작 가능합니다.
- PUMP순환량은 장비 사양에 따라 변경될 수 있습니다.
