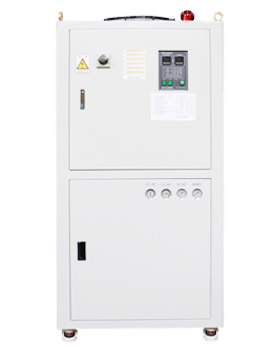

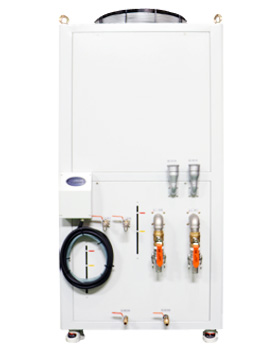

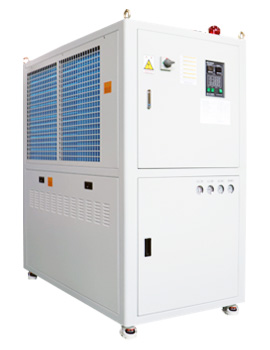

레이져 냉각기

2018.05.30 관*자

메인 차단기를 비롯 고·저압 압력스위치 역상 방지기, 과전류 계전기 등의 안전장치를 갖추어 냉동기를 안전하게 보호함
각종 알람 기능 (역상, 저수위, 냉각수 흐름, 펌프 및 콤프 과부하, 트립, 고·저압, 고·저온, 냉각수 과냉, 히터과열 온도센서 이상)
메인화면에서 한눈에 설정온도 및 장비의 가동상태를 확인 할 수 있으며 장비의 기본상태를 정확히 기호 및 수치로 표시하여 경보 및 현 가동상태를 실시간으로 나타내주어 사용자가 장비를 사용함에 있어 간단하게 사용할 수 있게 USER INTERFACE를 구성함
RS485(Modbus RTU Protocol) 내장으로 PLC, PC등과 통신이 가능함
생산성 증대를 위하여 24시간 연속운전 가능하도록 설계 제작
예열시간이 필요없도록 항시 운전온도를 유지하도록 설계 제작
동절기 동파방지기능
COMPACT & SIMPLE DESIGN으로 외형은 최소화, 기능은 최대화
부품상호간의 호환성 및 최상의 열교환이 가능하도록 제작

모델	DC - 5ATL	DC - 7.5ATL	DC - 10ATL	DC - 15ATL	DC - 20ATL	DC - 25ATL	DC - 30ATL
압축기 정격 출력(kw)	3.75	5.5	7.5	11.25	15	18.75	22.5
냉각 능력(kcal/hr)	12,500~14,000	18,750~21,000	25,000~28,000	37,500~42,000	50,000~56,000	62,500~70,000	75,000~84,000
순환펌프 용량(kw)	1.5	1.5	2.2	3	4	4	4
최대 토출량(ℓ/min)	45~90	67~125	90~191	123~210	191~250	191~250	300~400
최대 토출압력(kg/㎠)	5
히타용량(kw)	3	3	3	7	7	7	7
냉매	R-22 / R-404a / R-134a / R-410a / R-407c
수배관 재질	SUS 304
냉각수 탱크 용량(ℓ)	110/30	110/30	180/30	230/30	275/30	275/30	450/30
전원	AC 220V / AC 380V / AC440V / 3Φ 50,60hz
외형 치수(L×W×H)	1120×800×1410	1500×700×1520	1700×850×1765	1720×950×1765	2020×1100×1885	2020×1100×1885	2880×1200×1900
중량(kg)	600	680	860	1000	1200	1300	1800
총 소비 전력(kw/hr)	8.25	10.5	13.5	22.75	27.5	31.25	35.75
연결 배관(mm)	25	25	32	40	40	50	50
