부품특성
각 해당 부품들의 역할
| 부품명 | 역할 |
|---|---|
| 압축기 | 증발기에서 유입된 저온 저압의 냉매 Gas를 압축하여 응축 액화 할 수 있게 하는 장치 |

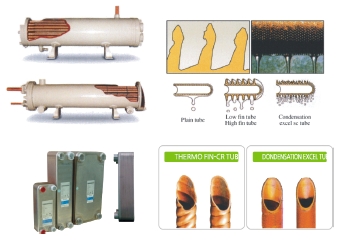

| 응축기 | 물이나 공기를 흡입하여 압축기에서 토출된 고온 고압의 냉매 Gas를 응축 액화 시킴 |
| 펌프 | 물탱크에 저장된 피냉각 물체를 흡입하여 증발기 및 부하측의 순환을 도와주는 장치 |
| 액 분리기 | 흡입가스 중에 냉매 액이 흡입되었을 때 이것을 분리하여 증기만을 압축기에 흡입시켜 액 압축을 방지하고 압축기를 보호하는 역할 |
| 유 분리기 | 압축기에서 배관내로 유입되는 냉매와 오일을 분리하여 오일만 압축기로 회수시켜 주는 장치 |
| 수액기 | 응축기에서 응축된 액냉매(중온 고압상태의 Gas)를 일시 저장하여 팽창변으로 공급하여 주는 역할 |
| 필터드라이어 | 냉매액이 드라이어를 통과할 때 냉매중의 수분을 제거하는 역할 |
| 사이트글라스 | 냉매액(Gas)이 흐르는 것을 눈으로 확인 할 수 있게 하는 장치 |
| 스톱밸브 | 냉매액(Gas)을 강제로 잠그고자 할 때 사용하는 밸브(주의요망 : 함부로 잠그지 말 것) |
| 전자변 | 냉매의 흐름을 외부의 전기신호를 받아서 단속시켜주는 밸브(콘트롤 판넬에서 제어) |
| 팽창변 | 중온 고압의 액상 냉매를 교축 작용에 의해 저온 저압으로 변환시켜 온도차를 적절한 값으로 유지 |
| 가용전 | 냉각기의 토출가스 압력이 이상 고압이 될 때 냉동설비 등을 보호하기 위해 금속부분이 녹아서 고온의 가스를 방출하여 설비의 치명적인 고장을 차단한다. |
| 냉각수 공급 | 물탱크에 물을 채우고 보충하기 위한 라인 및 장치로서 주로 볼탑을 많이 사용함 |
| 콤프 모듈 | 압축기가 전기적인 과부하, 냉매부족, 흡입가스 과열운전 등으로 콤프가 과부하 상태로 운전될 때, 압축기 내부(또는 외부)의 Thermostat(온도조절기)에 의해 전기적으로 차단되어 압축기를 안전하게 보호하는 역할 |
| 히터 | 물 또는 유체를 가열하여 원하는 세팅온도까지 도달하기 위해 가열하는 역할 |
| 물탱크 | 부하측에서 유입된 물 또는 오일 기타 유체를 저장시켜 주는 역할 |
| 수배관 | 물탱크 및 수배관 라인내의 액체를 외부로 방출하고자 할 때 사용되는 밸브 및 라인 |
| 수압게이지 | 냉각된 브라인의 펌프의 출구 압력을 보여주며 통상적으로 1~3kg/㎠사이를 유지함 |
| 고압게이지 | 냉매의 콤프레서에서 압축된 압력을 나타내 주며 응축이 불량할 시 상승 |
| 저압게이지 | 콤프레서에서 흡입하는 관내의 압력을 나타내주며 냉매의 부족이나 저온일 시 낮은 압력의 원인 |
| 고압제어 | DUAL형으로 응축의 불량으로 인한 고압 상승시 장치의 소손을 미연에 방지하는 안전장치 |
| 저압제어 | 냉매 누설이나 부족시에 냉각이 저하되는 것을 사전에 차단 |
| 센서 | 물탱크(수조)내의 액체가 증발 또는 누수로 인한 부족현상을 감지하여 기계 작동을 멈추게 하는 안전장치 |
| By-Pass Valve | 수압을 자가 진단하여 물의 흐름을 원활하게 도와주는 장치 |
